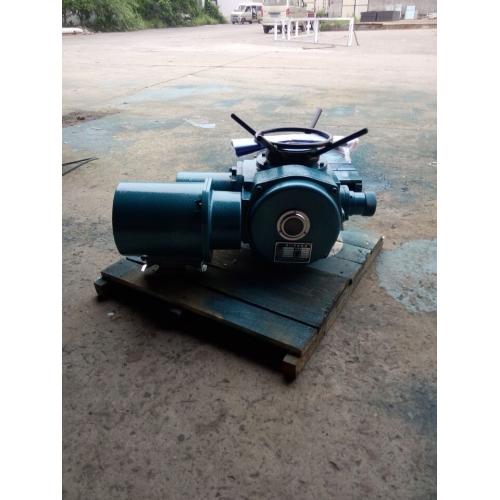

DZW20-24-A00-WK是一款**一體化智能開關型多回轉閥門電動執行器**，專為閘閥、截止閥、隔膜閥、水閘門等多圈回轉類閥門設計，集機械傳動、智能電控、現場操作與遠程控制于一體，額定輸出轉矩達200N·m，輸出轉速24r/min，憑借集成化設計、精準控制、可靠防護的核心優勢，廣泛應用于電力、冶金、石油、化工、給排水、造紙等工業領域，是實現閥門自動化啟閉與集中管控的優選驅動設備，可有效提升系統運行效率，降低人工運維成本。 本產品型號內涵清晰，“DZW”代表多回轉閥門電動裝置（Z型電裝），是閥門實現開啟、關閉或調節控制的核心驅動設備；“20”代表額定輸出轉矩為200N·m（20kgf·m），可提供強勁驅動力，適配中大型閥門需求；“24”指輸出轉速為24r/min，兼顧啟閉效率與運行穩定性；“A00”表示配備現場操作按鈕，采用常規轉矩型接口，適配多數通用閥門連接標準；“WK”是其核心標識，代表內置WK一體化智能功率控制模塊，區別于傳統典設型執行器，實現機械傳動與電氣控制的高度集成，無需額外加裝控制柜，大幅簡化安裝與布線流程。產品遵循JB/T8528-1997《普通型閥門電動裝置技術條件》設計，防護等級達IP65及以上，可在嚴苛戶外環境長期穩定運行。 執行器核心由三相異步電機、精密減速機構、力矩/行程控制機構、閥位指示機構、手-電動切換機構、WK智能控制模塊及操作組件構成，機械結構緊湊、傳動效率高，整體重量約55kg，體積小巧，可靈活適配多種安裝場景。其中，WK智能控制模塊是產品核心亮點，內置24VDC控制電源，集成薄膜按鍵面板、功能板和交流接觸器等組件，可方便拆卸或更換，既支持一體化控制，也可實現分體控制，現場調試極為便捷，適用于開環控制系統中各類閥門的開關操作與控制。 產品核心性能優勢突出，全方位滿足工業場景的嚴苛需求。其一，一體化智能控制，操作便捷高效。內置WK一體化智能控制模塊，無需外接獨立控制柜，現場即可完成全部調試與操作。配備開/關/停/就地/遠程切換專用按鈕，電裝通電后默認為遠方操作模式，按下就地按鍵即可切換至就地模式，操作邏輯清晰，現場調試無需打開電氣罩殼，非侵入式設計大幅提升維護安全性。遠程控制采用24VDC無源觸點信號，模塊內置電源，用戶僅需提供無源觸點即可實現遠程操控，適配PLC、DCS等主流控制系統，信號與內部電路電氣隔離，可承受2000V浪涌電壓，抗干擾能力強，同時支持點動與自保持兩種操作模式，用戶可通過接線自由選擇。 其二，精準控制與多重保護，運行穩定可靠。配備雙重限位保護，行程控制機構精準限定閥門全開、全關位置，避免過沖損壞；力矩控制機構采用專業壓力傳感器，力矩測量誤差率≤5%，可實時監測輸出轉矩，閥門卡滯或過載時立即停機，即使力矩開關瞬間斷開后閉合，閥門也不會動作，只有反向操作才可解除保護，有效保護閥門與執行器本體。同時內置電源缺相、相序自動糾正、電機過熱、禁動延時、電子互鎖等多重保護功能，相序錯誤時自動校正，缺相時立即停機，反向指令沖突時執行互鎖邏輯，杜絕機械沖擊與電氣故障，保障設備連續穩定運行，還可輸出綜合報警與遠程/現場狀態指示干觸點，便于及時排查故障。 其三，清晰閥位指示，狀態實時可視。配備機械指針與高清晰LCD全中文液晶顯示屏雙重閥位指示，機械指針直觀顯示閥門開度百分比，LCD屏實時顯示運行狀態、閥位數值、故障代碼及操作提示，帶背光設計，昏暗環境下清晰可讀，無需額外加裝開度變送器，降低系統成本。同時支持4~20mA模擬量信號反饋，可將閥位數據實時傳輸至中控室，實現遠程監控，操作人員可隨時掌握閥門運行狀態，開啟閥門時紅燈閃、綠燈亮，關閉閥門時綠燈閃、紅燈亮，全開時紅燈亮、綠燈滅，全關時綠燈亮、紅燈滅，狀態指示清晰易懂。 其四，戶外防護設計，適應嚴苛環境。整機采用高強度鋁合金殼體，表面經防腐噴涂處理，防護等級達IP65/IP67，具備優異的防水、防塵、防腐蝕性能，可在-20℃~+60℃環境溫度、≤95%相對濕度（25℃）條件下長期工作，特殊工況可定制-40℃~+80℃寬溫版本。電氣接口采用M20×1.5防水密封接頭，內部可配備除濕加熱器（可選），避免潮濕環境下凝露損壞電路，適配戶外、潮濕、輕度腐蝕等復雜工況，滿足無易燃、易爆和無腐蝕性介質場所的使用需求，也可根據需求定制隔爆版本，適配更復雜工況。 其五，手動-電動無縫切換，應急操作便捷。配備手動/電動自動切換機構，無需工具即可快速切換，手動速比為1:1，操作省力，斷電或故障時，通過手輪直接手動操作閥門，確保緊急情況下閥門可快速啟閉，提升系統運行安全性，避免因設備故障導致生產中斷。 產品關鍵技術參數規范，適配多種工業場景。額定輸出轉矩200N·m，輸出轉速24r/min，電機電源常規為三相380V、50Hz，可根據需求定制三相660V、415V或單相220V、110V版本，電源電壓允許波動范圍為±10%，工作制為短時10分鐘（S2）。遠程控制信號為24VDC無源觸點，閥位反饋信號為4~20mA模擬量+無源觸點，絕緣等級為F級，允許通過閥桿直徑***大為40mm，***大轉圈數為60圈，可360°任意角度安裝，適配閘閥、截止閥、隔膜閥、水閘門等多種閥門類型，電機功率為0.37~0.55KW，滿足不同工況的動力需求。 產品安裝、調試與維護便捷，降低運維成本。安裝時可360°任意角度安裝，建議垂直或水平安裝，避免長期倒置，安裝前需清潔閥門連接法蘭，確保同軸度，連接螺栓均勻緊固，控制電纜與動力電纜分開敷設，避免干擾，戶外安裝時建議加裝防雨罩，延長使用壽命。調試時，接通電源后默認處于遠方模式，切換至就地模式可測試開、關、停動作，確認電機轉向正確，相序錯誤時模塊自動糾正，隨后調整行程限位與力矩保護參數，切換至遠程模式測試控制信號與反饋信號即可。維護方面，定期檢查殼體密封、電氣接頭防水性能，清理表面灰塵與雜物，每6個月加注一次潤滑脂，確保減速機構運轉順暢，每年測試力矩、行程保護功能及電氣絕緣性能，及時更換老化部件，故障時可通過LCD屏查看故障代碼，對照說明書快速排查，非專業人員請勿拆卸電控模塊。 憑借優異的性能，DZW20-24-A00-WK電動執行器廣泛應用于多個工業領域：電力行業中，用于電廠水處理、鍋爐管道、脫硫脫硝系統的閘閥、截止閥控制；石油化工領域，適配煉油廠、化工廠的介質輸送管道閥門，可適應輕度腐蝕工況；給排水領域，用于城市污水處理廠、自來水廠的閘門、截止閥自動化控制；冶金造紙領域，驅動鋼廠、造紙廠的循環水系統、原料輸送管道閥門；同時也適用于食品、醫藥、建材等行業的流體管道閥門遠程集中管控，實現閥門自動化操作，提升生產效率與安全性。 綜上，DZW20-24-A00-WK一體化智能開關型電動執行器，以集成化設計、便捷操作、精準控制、可靠防護為核心優勢，解決了傳統執行器布線復雜、調試繁瑣、防護不足的痛點，結構緊湊、性能穩定、維護便捷，既能滿足現場操作需求，也能適配遠程集中管控，是中大型閥門自動化控制的理想設備，可有效提升系統運行效率，降低運維成本，為各行業的生產安全與高效運行提供有力保障。
